گلند صنعتی چیست؟ — راهنمای کامل انواع، کاربرد، انتخاب و نصب

در دنیای صنعت و اتوماسیون، جایی که حتی یک قطره آب یا ذره گرد و غبار می‌تواند میلیون‌ها تومان خسارت به بار بیاورد، یک قطعه کوچک اما حیاتی وجود دارد که اغلب نادیده گرفته می‌شود: گلند صنعتی یا کابل‌گلند. این اتصال‌دهنده مکانیکی ساده، در واقع خط مقدم دفاع از تابلوهای برق، موتورها، سنسورها و کل سیستم‌های الکتریکی در برابر عوامل محیطی است. انتخاب اشتباه یک گلند می‌تواند منجر به نشتی، اتصال کوتاه، آتش‌سوزی و حتی انفجار شود، در حالی که انتخاب درست آن سال‌ها کارکرد بی‌دردسر و ایمن را تضمین می‌کند.

این مقاله جامع  کامل‌ راهنمایی درباره گلندهای صنعتی است که از صفر تا صد برای مهندسان، پیمانکاران، دانشجویان و خریداران تجهیزات صنعتی نوشته شده است. هدف ما این است که پس از مطالعه این مطلب، دقیقاً بدانید چه گلندی برای پروژه شما مناسب است، چگونه آن را نصب کنید و چطور عمر مفیدش را به حداکثر برسانید.

گلند صنعتی دقیقاً چیست و چرا این‌قدر مهم است؟

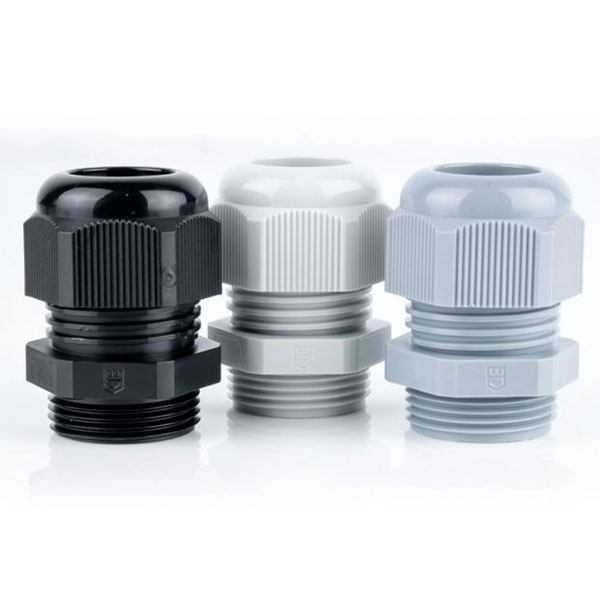

گلند کابل (Cable Gland) یک اتصال‌دهنده مکانیکی-الکتریکی است که کابل را در نقطه ورود به تابلو برق، جعبه تقسیم، موتور، اینورتر یا هر محفظه دیگری ثابت و آب‌بندی می‌کند. این قطعه سه وظیفه حیاتی دارد:

اول، تسکین تنش مکانیکی (Strain Relief) ایجاد می‌کند تا کشیده شدن، پیچ‌خوردن یا لرزش کابل به اتصالات داخلی آسیب نرساند.

دوم، نقطه ورود را کاملاً آب‌بندی می‌کند تا درجه حفاظت IP محفظه حفظ شود.

سوم، در کابل‌های زره‌دار یا شیلددار، زره یا شیلد را به زمین متصل می‌کند تا هم ایمنی الکتریکی تأمین شود و هم نویز حذف گردد.

اهمیت گلند زمانی مشخص می‌شود که بدانیم بیش از ۷۰ درصد خرابی‌های تابلوهای برق در محیط‌های صنعتی به دلیل نفوذ رطوبت یا گرد و غبار از محل ورود کابل رخ می‌دهد. در صنایع حساس مانند نفت و گاز، حتی یک جرقه کوچک ناشی از اتصال بد می‌تواند فاجعه به بار بیاورد.

انواع گلندهای صنعتی (مقایسه جامع)

علاوه بر این، گلندها از نظر نوع فشرده‌سازی به تک‌فشاری (مناسب کابل‌های بدون زره) و دوفشاری (مناسب کابل‌های زره‌دار) تقسیم می‌شوند. رزوه‌ها نیز شامل متریک (M16 تا M75)، PG (PG7 تا PG48)، NPT و BSP هستند.

نحوه انتخاب گلند مناسب – راهنمای کامل و گام‌به‌گام

انتخاب اشتباه گلند یکی از پرتکرارترین اشتباهات پیمانکاران و مهندسان جوان است. برای اینکه دیگر این اشتباه را مرتکب نشوید، دقیقاً به ترتیب زیر عمل کنید.

اولین و مهم‌ترین قدم، اندازه‌گیری دقیق قطر خارجی کابل (Outer Sheath Diameter) است. هر گلند یک رنج مشخص دارد؛ مثلاً M25 معمولاً ۱۳ تا ۱۸ میلی‌متر را پوشش می‌دهد. اگر کابل شما دقیقاً روی مرز رنج باشد (مثلاً ۱۸.۱ میلی‌متر)، حتماً سایز بزرگ‌تر انتخاب کنید تا واشر تحت فشار بیش از حد نباشد و ترک نخورد.

دومین نکته، نوع کابل است. کابل‌های زره‌دار (SWA، STA، Braided) حتماً نیاز به گلند زره‌دار دارند که زره را بین دو سطح فلزی فشرده کرده و به زمین متصل کند. برای کابل‌های بدون زره، گلند معمولی کافی است.

شرایط محیطی سومین و شاید حیاتی‌ترین فاکتور در انتخاب گلند محسوب می‌شود. برای نصب در فضای باز یا محیط‌های مرطوب حداقل به درجه حفاظت IP66 نیاز دارید، در حالی که کاربردهای شست‌وشوی مداوم یا غوطه‌وری در آب، گلند IP68 یا IP69K را الزامی می‌کنند. وقتی با محیط‌های خورنده (ساحل دریا، کارخانه‌های نمک، اسیدهای قوی) مواجه هستید، تنها استیل ضدزنگ ۳۱۶L یا برنج با پوشش نیکل ضخیم پاسخ‌گوی نیاز خواهند بود. همچنین در مناطق طبقه‌بندی‌شده انفجاری (Zone 0، 1 و 2) استفاده از گلند فاقد گواهی ATEX یا IECEx کاملاً ممنوع و از نظر قانونی جرم محسوب می‌شود.

دما هم بسیار مهم است. گلند‌های پلی‌آمید در دمای بالای ۹۰–۱۰۰ درجه نرم می‌شوند و آب‌بندی را از دست می‌دهند. در دماهای زیر -۴۰ درجه هم واشرهای معمولی سفت شده و ترک می‌خورند؛ در این موارد باید گلند با واشر سیلیکونی یا ویتون انتخاب کنید.

اگر در سیستم شما درایو فرکانس متغیر، سروو موتور یا PLC وجود دارد و کابل شیلددار استفاده کرده‌اید، حتماً گلند EMC انتخاب کنید. این نوع گلند شیلد را ۳۶۰ درجه به بدنه متصل می‌کند و نویز را به زمین هدایت می‌کند.

آخرین نکته، تطبیق رزوه است. اکثر تابلوهای ایرانی و اروپایی رزوه متریک دارند، اما در پروژه‌های نفتی که با شرکت‌های آمریکایی کار می‌کنند، ممکن است رزوه NPT ببینید. در این صورت از آداپتور یا ریدوسر استفاده کنید، اما ترجیحاً از ابتدا گلند با رزوه صحیح سفارش دهید.

نصب صحیح گلند صنعتی

نصب نادرست شایع‌ترین دلیل نشتی و خرابی زودهنگام گلند است. مراحل زیر را دقیق رعایت کنید:

کابل را با کابل‌بُر تمیز برش دهید. لایه خارجی (Outer Sheath) را به اندازه مشخص‌شده در کاتالوگ گلند جدا کنید؛ معمولاً ۲۰–۳۰ میلی‌متر. زره یا شیلد را کاملاً تمیز و صاف کنید؛ هیچ پراکندگی نداشته باشد. گلند را کامل باز کنید و قطعات را به ترتیب زیر روی کابل قرار دهید: اول مهره قفل، بعد واشر، بعد بدنه گلند. کابل را از داخل بدنه عبور دهید تا زره روی سطح تماس زمین گلند قرار گیرد. مهره داخلی (Compression Nut) را اول دستی و سپس با آچار به گشتاور توصیه‌شده سفت کنید تا زره کاملاً فشرده شود. مهره خارجی (Cap Nut) را هم به همین ترتیب سفت کنید تا واشر آب‌بندی کاملاً فشرده شود.

بعد از اتمام نصب، تست کشش انجام دهید؛ کابل نباید بیش از ۲–۳ میلی‌متر حرکت کند. تست IP هم در صورت امکان انجام دهید. مهم‌ترین نکته: ۲۴ تا ۴۸ ساعت بعد از نصب، دوباره همه مهره‌ها را چک کنید؛ چون واشرها در این مدت نشست می‌کنند و ممکن است شل شوند.

نگهداری، عیب‌یابی و طول عمر گلند

گلندها هم نیاز به نگهداری دوره‌ای دارند. در محیط‌های معمولی، هر ۱۲ ماه یک بار بازدید بصری کافی است. در محیط‌های سخت (دمای بالا، رطوبت، مواد شیمیایی) هر ۶ ماه یک بار واشرها را چک کنید. نشانه‌های هشدار شامل ترک در واشر، خوردگی بدنه، تغییر رنگ، شل شدن مهره‌ها یا وجود رطوبت داخل تابلو است. در صورت مشاهده هر کدام، گلند را کامل تعویض کنید؛ تعمیر آن معمولاً اقتصادی نیست.

عمر متوسط گلندهای برنجی و استیل در شرایط عادی بیش از ۱۵–۲۰ سال است، اما واشرهای لاستیکی معمولاً هر ۵–۷ سال یک بار نیاز به تعویض دارند.

اشتباهات رایج که باید از آن‌ها دوری کنید

• انتخاب گلند کوچکتر از قطر کابل (واشر پاره می‌شود)
• استفاده از گلند پلی‌آمید در فضای باز طولانی‌مدت (UV آن را تخریب می‌کند)
• سفت کردن بیش از حد مهره‌ها (واشر می‌ترکد یا رزوه خراب می‌شود)
• فراموش کردن اتصال زره به زمین در کابل‌های زره‌دار
• استفاده از گلند معمولی در مناطق Ex

نتیجه‌گیری و پیشنهاد عملی

گلند صنعتی قطعه‌ای کوچک اما بسیار حساس است که نقش کلیدی در ایمنی، کارایی و طول عمر سیستم‌های الکتریکی دارد. انتخاب صحیح آن نیازمند دانش فنی و توجه به جزئیات است، اما نتیجه‌اش سال‌ها کارکرد بی‌دردسر و کاهش چشمگیر هزینه‌های نگهداری است.

در فروشگاه ایران صنعت گروپ، کامل‌ترین موجودی گلندهای صنعتی از برندهای معتبر جهانی مانند CMP (انگلستان)، Hawke، HUMMEL (آلمان)، Pflitsch، Jacob، Pepperl+Fuchs، Roxtec ، Bimed موجود است. کارشناسان فنی ما آماده‌اند تا با دریافت مشخصات کابل و محیط نصب شما، دقیق‌ترین پیشنهاد را در کمتر از ۲۴ ساعت ارائه دهند.

سوالات متداول (FAQ) درباره گلند صنعتی

۱. تفاوت گلند PG و متریک (M) چیست؟

گلند PG یک استاندارد قدیمی آلمانی است که هنوز در بسیاری از تابلوهای ایرانی و اروپایی استفاده می‌شود (مثل PG16، PG21). گلند متریک (M20، M25، M32 و…) استاندارد جدیدتر و جهانی است. از نظر فنی هیچ تفاوتی در کیفیت ندارند، فقط رزوه متفاوت است. در پروژه‌های جدید بهتر است متریک انتخاب کنید چون در آینده راحت‌تر پیدا می‌شود.

۲. گلند پلی‌آمید (نایلونی) برای فضای باز مناسب است؟

بله، اما فقط اگر روی بدنه یا کاتالوگ نوشته شده باشد «UV-resistant» یا «برای فضای باز». برندهای Bimed، HUMMEL و Jacob مدل‌های مخصوص فضای باز دارند که تا ۱۰–۱۵ سال در آفتاب مستقیم مقاومت می‌کنند. مدل‌های معمولی نایلونی بعد از ۱–۲ سال ترک می‌خورند و آب‌بندی را از دست می‌دهند.

۳. گلند برنجی بهتر است یا استیل ضدزنگ؟

• برنجی نیکل‌کروم: برای اکثر پروژه‌های صنعتی، نفت و گاز و پتروشیمی کافی و مقرون‌به‌صرفه است.
• استیل ۳۱۶L: فقط وقتی لازم است که محیط خیلی خورنده باشد (دریا، اسید، مواد شوینده قوی، صنایع غذایی و دارویی).

۴. آیا می‌توان از گلند سایز بزرگ‌تر استفاده کرد و با نوار تفلون پر کرد؟

خیر! این کار کاملاً اشتباه و خطرناک است. رزوه باید دقیقاً با سوراخ تابلو منطبق باشد. برای تغییر سایز فقط از ریدوسر یا انلارجر (آداپتور) رسمی استفاده کنید.

۵. گلند IP68 یعنی کاملاً ضدآب و قابل غوطه‌وری؟

بله، اما دو نکته مهم:

• عمق و مدت زمان غوطه‌وری در کاتالوگ نوشته شده (مثلاً ۱۰ متر به مدت ۳۰ روز).
• بعد از هر بار باز و بسته کردن، واشر را عوض کنید وگرنه IP68 دیگر تضمین نیست.

۶. چرا بعضی گلندها دو مهره دارند و بعضی یک مهره؟

• تک‌فشاری (یک مهره): برای کابل‌های بدون زره
• دوفشاری (دو مهره): برای کابل‌های زره‌دار (اول زره را فشرده می‌کند، بعد آب‌بندی می‌کند)

۷. گلند ضد انفجار با گلند معمولی از نظر ظاهری چه فرقی دارد؟

معمولاً طول بدنه بیشتر، رزوه دقیق‌تر و علامت Ex و کد گواهی (مثل Ex d IIC Gb) روی بدنه حک شده است. داخلش هم مکانیزم خاصی برای جلوگیری از انتقال شعله دارد.

۸. بهترین و پرفروش‌ترین برند گلند در ایران الان کدام است؟

• پروژه‌های بزرگ نفتی: CMP و Hawke
• پروژه‌های متوسط و صنعتی: Bimed (بیمد) به دلیل قیمت عالی و کیفیت اروپایی
• صنایع غذایی: Pflitsch و Jacob
• تابلوهای معمولی: گس‌پاسا و Bimed پلی‌آمید

۹. گشتاور سفت کردن مهره‌ها چقدر باید باشد؟

هر برند جدول گشتاور مخصوص خودش را دارد. به‌طور میانگین:

• پلی‌آمید: ۳–۷ نیوتن‌متر
• برنجی و استیل سایز کوچک (M20–M25): ۲۵–۳۵ نیوتن‌متر
• سایز بزرگ (M50 به بالا): ۵۰–۸۰ نیوتن‌متر حتماً از آچار ترک‌متر استفاده کنید؛ سفت کردن دستی قابل اعتماد نیست.

۱۰. آیا گلند تاریخ انقضا دارد؟

خود بدنه فلزی نه، اما واشرهای لاستیکی (EPDM، سیلیکون، نئوپرن) بعد از ۷–۱۰ سال حتی در انبار هم خواص خود را از دست می‌دهند. همیشه تاریخ تولید روی جعبه را چک کنید.

اگر سوال دیگری دارید،در قسمت نظرات همین مقاله بپرسید تا در سریع‌ترین زمان پاسخگوی شما باشیم.

موفق، ایمن و همیشه روشن باشید!

تیم مهندسی ایران صنعت گروپ
